APRESENTAÇÃO

Estúdio MAPA

O coletivo binacional MAPA Arquitetos foi construído diante da união, em 2008, do Studio Paralelo, fundado na cidade de Porto Alegre (Rio Grande do Sul - Brasil) em 2002 por Luciano Andrades e Rochelle Castro, e o Estúdio MAAM Arquitectos, fundado em 2002 na cidade de Montevidéu (Uruguai) por Matías Carballal tendo sua sede situada na cidade de Montevidéu no Uruguai.

Com intuito de propiciar formas não convencionais de produção, o coletivo MAPA é um estúdio atuante no meio arquitetônico cujo objetivo é implementar novas realidades, sejam elas materiais, digitais, naturais e culturais.

A organização das tarefas do Estúdio, no Brasil, é distribuída conforme uma hierarquia. Logo, há a presença de 5 sócios-fundadores, 1 sócio na Europa (Maurício Müller), 2 gerentes, 5 coordenadores de projeto, 4 arquitetos plenos (produção) e 3 estagiários. Além disso, há uma outra equipe em Montevidéu, como é o caso da CX (Customer Experience), que se encarrega do atendimento aos clientes antes da contratação de projetos e a Equipe de Mídia, que trabalha em divulgação, comunicação, mídia social e atendimento à imprensa.

Atualmente, o coletivo é formado pelos sócios Luciano Andrades, Matias Carballal, Andrés Gobba, Maurício López e Sílvio Machado e sua equipe, que é composta por Alexis Arbelo, Pablo Courreges, Camila Pereira, Diego Morera, Emiliano Lago e Maurício Muller.

Figura 2: Os sócios originais do grupo MAPA

Fonte: https://www.archdaily.com.br/br/626999/jovens-talentos-da-arquitetura-brasileira/53f62c19c07a80388e00068b

Figura 3: Os sócios atuais do grupo MAPA

Fonte: https:// www.instagram.com/mapaarq/

Figura 4: Sócios e membros da equipe

Fonte: https:// www.instagram.com/mapaarq/

De acordo com o site do MAPA, a empresa possui uma definição de estrutura organizacional horizontal. E possuem influências na arquitetura vernacular – arquitetura tradicional de um local, região ou comunidade – que os inspira a partir dos métodos e conhecimentos advindos desse âmbito. Além disso, os arquitetos são influenciados pela natureza, que possui uma capacidade de se adaptar ao decorrer dos anos, e ainda é uma das fornecedoras dos recursos e elementos que, de certa forma, compõem os seus projetos. A tecnologia e inovação são também fatores importantes, pois é com base nesses recursos que eles inovam e melhoram a qualidade dos seus projetos de modo a proporcionar novas possibilidades e funcionalidades para os elementos que compõem o projeto.

Diante a confecção dos projetos, o estúdio MAPA tem algumas referências. Dentre elas, estão os projetos realizados por um estúdio denominado Effekt, a arquitetura moderna e contemporânea brasileira, além de projetos que utilizam a madeira, tanto da arquitetura escandinava quanto da brasileira.

Um dos interesses. desde o início. foi usar a pré-fabricação, com materiais variados, mas que posteriormente acabou convergindo para uma tendência de utilizar mais a madeira. Fazendo com que os profissionais do estúdio procurem cada vez mais entender como esse sistema funciona e seus potenciais .

O MAPA foi um dos primeiros a utilizarem CLT (Cross Laminated Timber - madeira laminada cruzada, em poertuguês) no Brasil. A princípio, essa técnica foi utilizada no país em projetos de interesse social, posteriormente se percebeu um potencial de construção pelo estúdio.

Sócios do estúdio MAPA

Figura 5: Luciano Rocha de Andrades

Fonte: https:// www.instagram.com/mapaarq/

Dentre os sócios e criadores que compõem o estúdio MAPA desde o início de sua formação, Luciano Rocha de Andrades nasceu em 1972. É formado desde 2002 em Arquitetura e Urbanismo pela Universidade Luterana do Brasil (ULBRA), faz mestrado desde 2017 pela Universidade Federal do Rio Grande do Sul (UFRGS). Foi professor convidado no Centro de Estúdios Superiores de Diseño de Monterrey (CEDIM) no México em 2010 e, ainda, foi professor na Universidade Ritter dos Reis (2014-2016).

Luciano Andrades, após se formar, iniciou sua carreira trabalhando em escritórios de arquitetura de maneira que o permitiu desenvolver habilidades em projetos residenciais, comerciais, culturais e educacionais.

Figura 6: Rochelle Rizzotto Castro

Fonte: https://senge.org.br/noticias/senge-recebe-equipe-premiada-no-concurso-arquitetonico/?doing_wp_cron=1683921046.5275681018829345703125

Rochelle Rizzotto Castro graduou-se no ano de 2002 em arquitetura e urbanismo pela Universidade Luterana do Brasil (ULBRA), localizada em Canoas, no Rio Grande do Sul. A arquiteta é uma das sócias-fundadoras do grupo MAPA, e atuava como diretora de projetos na empresa, liderando a equipe de arquitetos e urbanistas. Entretanto, atualmente ela já não é mais sócia do grupo. Além disso, Rochelle Castro também é professora na Faculdade de Arquitetura PUCRS, onde leciona desde 2013.

Quanto à sua vida pessoal, a arquiteta é casada com Luciano Rocha de Andrades, que também é arquiteto e sócio do grupo MAPA e juntos eles tem dois filhos.

Figura 7: Matías Carballal Zeballos

Fonte: https:// www.instagram.com/mapaarq/

Matías Carballal Zeballos é um arquiteto uruguaio formado pela Universidad de la República del Uruguay em 2009. Desde então, ele vem trabalhando em projetos de arquitetura, urbanismo e design de interiores em Montevidéu, Uruguai.

Além de sua carreira como arquiteto, Carballal é professor na mesma universidade onde se formou, lecionando no Departamento de Design de Interiores e História da Arte e da Arquitetura. Seus cursos cobrem uma variedade de tópicos, incluindo teoria da arquitetura, projetos arquitetônicos, história da arquitetura e urbanismo.

Figura 8: Maurício López Franco

Fonte: https:// www.instagram.com/mapaarq/

Maurício López Franco nasceu em 1976, e se formou em arquitetura pela Universidad de la República del Uruguay em 2003. Em 2007 concluiu o mestrado Projeto e Estratégias na Arquitetura pela Universidade Politécnica da Catalunha, em Barcelona, Espanha. Suas principais influências são o arquiteto alemão Mies van de Rohe e o artista italiano Giorgio Morandi. Em sua carreira, Maurício Franco desenvolveu projetos em diversos setores, de residenciais a culturais, e sua identidade tem foco em edificações com integração com o ambiente de entorno. Além de ser um dos sócios do grupo, Maurício também é professor na Faculdade de Arquitetura da Universidade de la República del Uruguay.

Figura 9: Andrés Gobba Hannay

Fonte: https:// www.instagram.com/mapaarq/

Andrés Gobba Hannay é um arquiteto e urbanista formado pela Universidad de la República del Uruguay. Após se formar em arquitetura e urbanismo, Gobba Hannay iniciou sua carreira em Montevidéu, trabalhando em projetos de arquitetura residencial, comercial e institucional.

Ao longo de sua carreira, Gobba Hannay também trabalhou em vários projetos de planejamento urbano, incluindo o desenvolvimento de planos diretores para cidades e regiões. Além de seu trabalho como arquiteto e urbanista, Gobba Hannay também é professor na Universidad de la República del Uruguay, onde leciona em disciplinas relacionadas à arquitetura e ao urbanismo. Também é um palestrante frequente em conferências e eventos relacionados ao tema.

Figura 10: Silvio Lagranha Machado

Fonte: https:// www.instagram.com/mapaarq/

Silvio Lagranha Machado formou-se em arquitetura no ano de 2004, pela Universidade Ritter dos Reis, iniciou o seu mestrado pela UFRGS em 2017. Entre os anos de 2006 e 2009, trabalhou na Buckley Gray Yeoman Architects, BGY, na Grã-Bretanha, além de ser palestrante em muitas universidades brasileiras e em eventos.

Figura 11: Mauricio Müller

Fonte: LinkedIn

Mauricio Müller é graduado em arquitetura e urbanismo pela Universidade Federal do Rio Grande do Sul - Porto Alegre, Brasil. Atualmente trabalha em Berlim, Alemanha.

HISTÓRIA

Em uma entrevista realizada com Lucas Marques, um arquiteto que já faz parte do MAPA há 5 anos (3 anos como estagiário e 2 anos como contratado), ele conta que o estúdio surgiu diante a parceria de dois grupos de amigos: no Brasil composto por Sílvio Machado, Rochelle Castro e o Luciano Rocha de Andrades, e no Uruguai, por Matias Carballal, Andrés Gobba e o Maurício López, que se encontram por várias razões, dentre elas alguns eventos. Logo, eles começam a realizar projetos juntos para concursos, quando ainda eram estudantes, e ao se formarem criam seus próprios escritórios, separadamente, em seus respetivos países onde se graduaram. E assim foram criados, em 2002, o Estúdio Paralelo em Porto Alegre (Brasil) e MAAM em Montevidéu (Uruguai).

Os escritórios seguiram separados durante alguns anos, mas com o tempo, pelo fato de realizarem muitos projetos juntos, perceberam que seria interessante realizar essa união entre o Estúdio Paralelo e o MAAM, formando assim o grupo MAPA em 2008. O nome MAPA tem vários sentidos, de acordo com o arquiteto Lucas Marques. Dentre elas ele cita que palavra “mapa” é a mesma no português e espanhol e semelhante no inglês, além de ser também a junção da primeira sílaba dos nomes dos estúdios MAAM e Paralelo.

Em relação a formação de sócios do Estúdio, ocorreram algumas mudanças. Visto que houve a saída da Rochelle Rizzotto Castro e a entrada do sócio “júnior”, Maurício Müller, que contribui desde o começo para o MAPA e que atualmente mora em Berlim.

ENTREVISTA

No dia 20 de abril de 2023, realizamos uma entrevista com o arquiteto Lucas Cañez Moojen Marques, que é um membro do grupo MAPA há 5 anos. Quando perguntamos sobre o que o grupo almeja posteriormente, ele respondeu que existe uma boa expectativa em relação ao futuro, informou sobre a expansão que o escritório sofreu nos dois últimos anos e, por isso, a quantidade de projetos aumentou, o que, de acordo com o arquiteto, foi muito positivo, já que o grupo quer explorar novos contextos, fazer projetos para novos lugares, absorver novas experiências e desenvolver mais intelectualmente no ramo através dessas oportunidades.

Além disso, Lucas Marques revela a iniciativa paralela ao escritório chamada “INST” que é uma espécie de órgão criado a três anos para divulgar os trabalhos e as experiências do grupo. O arquiteto menciona a vontade preexistente do MAPA de colaborar com a academia e de expor as investigações próprias e informações coletadas ao longo do tempo de atuação na área. Também, com o mesmo objetivo, eles lançaram uma série de livretos com análises de algumas obras do escritório.

Os prêmios conquistados são divulgados majoritariamente pelo Instagram, apesar de alguns projetos serem publicados em algumas revistas ocasionalmente. O grupo MAPA se esforça para obter uma disseminação do seu trabalho e, por isso, contrataram uma equipe para mídia e comunicação. E, ainda, quando gostam de um projeto o grupo mesmo entra em contato com revistas e os próprios arquitetos escrevem a publicação.

Ao ser questionado se existe preferência do grupo em relação aos projetos arquitetônicos (como comerciais, privados ou sociais) o entrevistado diz que inicialmente, o escritório tem uma forte ênfase no contexto das obras, abrangendo diversas escalas e sendo muito procurado para projetos residenciais em áreas remotas. As pequenas escalas dominam a maioria dos projetos desenvolvidos pelo escritório. Recentemente, eles tiveram a oportunidade de trabalhar em um grande projeto: um edifício residencial de 30 andares em Porto Alegre. Embora o foco principal do escritório seja em projetos residenciais e paisagens remotas, eles procuram projetos desafiadores que os tirem da zona de conforto. Ainda que sua atuação urbana não seja tão significativa, eles esperam receber mais projetos de grande porte no futuro.

Ainda, respondendo à pergunta de quais são os principais materiais utilizados pelo grupo, Lucas Marques afirma que depende do contexto. Ele diz que os sócios têm um amor muito grande pela madeira e pelo concreto aparente, entretanto, eles tentam evitar um padrão, buscando analisar qual material melhor se encaixaria em cada contexto.

Sobre parceiras com empresas, existem parcerias informais, principalmente no Brasil, com a Crosta, empresa pioneira na fabricação de CLT no Brasil, em São Paulo e, também a Ita, devido a sua pré-fabricação em madeira e não só CLT. O arquiteto diz que a investigação está no DNA da empresa, existe um foco em projetos que contribuem para a pesquisa, de forma prática ou intelectual, e quando sentem que encontraram uma revelação, eles compartilham através do INST.

Ainda, quando questionado sobre quais mudanças enxerga em relação ao estudo da arquitetura, o arquiteto defende que na atual metodologia de ensino arquitetônico nas universidades, existe um grande hiato entre a teoria e a prática. De acordo com o entrevistado, os profissionais que atuam na prática atualmente possuem pouco acesso à teoria e os profissionais acadêmicos possuem pouco contato com as práticas, tornando os métodos de execução dos cursos obscuros, necessitando assim, haver maior intersecção entre as duas esferas, de modo a melhorar o desenvolvimento da arquitetura. Além disto, o arquiteto também aborda como o ensino superior tem sido tratado como um modelo de negócio no Brasil, contando sua experiência no período da graduação, quando sua faculdade foi comprada por um grande conglomerado e teve uma drástica queda na qualidade de seu ensino.

Sobre as iniciativas dentro da área da arquitetura, que podem ser construtivas e trazer bons resultados no aperfeiçoamento profissional, ele cita o projeto “Casa da Cidade”, que é uma faculdade de arquitetura independente e que não está atrelada a nenhuma instituição de ensino ou órgão governamental, trazendo um olhar para além dos muros da universidade e da prática. Apresenta também a iniciativa “AMU” que serviu de inspiração para criação do INST.

Lucas Marques, enfim, traz algumas dicas aos futuros arquitetos e atuais estudantes de arquitetura, aconselhando-os a aproveitar o período universitário, apreciando cada processo e usufruindo de todas as oportunidades e vivencias do mundo acadêmico que lhe são oferecidas. Por fim, aconselha a não exigir demasiadamente de si mesmo e levar as coisas com mais leveza.

PROJETOS

O coletivo MAPA, atuante tanto no Uruguai quanto no Brasil, tem seus projetos focados em diversas áreas. Seja em arquitetura residencial, hospitalidade e entretenimento, infraestrutura, urbanismo ou até mesmo uma arquitetura religiosa. Se concentra na produção de edificações através da construção por meio de pré-fabricações que, na maioria de seus projetos, tem por objetivo o foco na paisagem do local.

O escritório possui padronização em seu meio de produção, todo sistematizado nos softwares computacionais 3D para desenvolvimento e aplicação das obras. Grande atribuição a este tipo de produção se deve a fragmentação do grupo, sendo que parte dos membros se concentra no Uruguai e outra parte se concentra em alguns outros lugares além do Brasil, sendo assim, o sistema online permite a comunicação e facilita o desenvolvimento dos trabalhos.

Além disto, a divisão de tarefas dentro do escritório é bem realocada entre todos os funcionários. De acordo com Lucas Marques, a distribuição é horizontal, e todos podem contribuir com suas ideias e propostas, o que fornece uma maior diversidade nos trabalhos e exploração mais ampla de conceitos, bem como maior participação de todas as partes.

OBRAS

2022

Field studio Garzón - Pueblo Garzón, Maldonado, Uruguai

Refúgio no Delta - Delta San Fernando, Buenos Aires, Argentina

Reserva Montoya - Maldonado, Uruguai

Casa de Praia em La Juanita - José Ignacio, Maldonado, Uruguay

2021

Casa Cabras - Serra das Cabras, Campinas, São Paulo, Brasil

2020

Edificio Florida - Montevideo, Uruguai

Cabana em La Juanita - José Ignacio, Maldonado, Uruguay

Casa Parque Rodó - Montevideo, Uruguay

2019/2020

Smokewood Garzón - Rocha, Uruguay

2018/2019

Casa Lagos - Ciudad de la Costa, Canelones, Uruguai

Parking UCU - Montevidéu, Uruguai

Refugio en El Tigre - El Tigre, Buenos Aires, Argentina

Refugio Garzón Rural - Garzón, Maldonado, Uruguai

Masterplan Garzón Rural - Garzón, Maldonado, Uruguai

Masterplan y Cabañas La Mulata - Maldonado, Uruguai

Casa Escobar A293 - Buenos Aires, Argentina

Refugio Abadi - José Ignacio, Maldonado, Uruguai

Refugio San Antonio - Rocha, Uruguai

2018

Minimod Curucaca - Curucaca, SC, Brasil

Prototipo Bike Shelter - Montevidéu, Uruguai

2017/2019

Refugio Punta Colorada - Punta Colorada, Maldonado, Uruguai

2017/2018

Sacromonte Landscape Hotel

Shelters - Sierras del Carapé, Maldonado, Uruguai

Amplificadores da paisagem - Sacromonte, Pueblo Edén, Maldonado,

Uruguai

2017

Capela em Sacromonte - Sierras del Carapé, Maldonado, Uruguai

2016/2018

Sacromonte Landscape Hotel

Masterplan - Sierras del Carapé, Maldonado, Uruguai

Sacromonte Landscape Hotel

Capela e Paisagem

Amplificadores - Sierras del Carapé, Maldonado, Uruguai

Sacromonte Landscape Hotel

Recepção e Catering - Sierras del Carapé, Maldonado, Uruguai

2016

Refúgio TOM - Tio Tom, Maldonado, Uruguai

2015

Minimod Catuçaba - Fazenda Catucaba, SP, Brasil

Refúgio José Ignacio - José Ignacio, Maldonado, Uruguai

2014/2015

Refúgio em Finca Aguy - Pueblo Edén, Maldonado, Uruguai

2013

Minimod Pontal - Porto Alegre, RS, Brasil

2013/2019

Centro Médico Empresarial - Campina Grande, Paraíba, Brasil

Apartamentos Crescêncio DOC - Porto Alegre, Brasil

2012/2013

Casa Professores UFRGS - Porto Alegre, RS, Brasil

2012

Casa Xangrilá - Xangrilá, RS, Brasil

Sinalização e Wayfinding Estadio

de Castelão (com Vigliecca &

Associados) - Fortaleza, Ceará, Brasil

2010/2012

Sede Administrativa CREA - Campina Grande, Paraíba, Brasil

2010

Residência Porto do Sol - Porto Alegre, Brasil

2009

Refúgio em Juquitiba - Juquitiba, São Paulo, Brasil

Apartamento Alameda Franca - São Paulo, Brasil

Stand converse - São Paulo, Brasil

2008

Casa Bertolinni - Bento Gonçalves, RS, Brasil

2007

Beverly Club (com Carlos Arcos

Arquitectura) - Punta del Este, Uruguai

Stand Eviva - Bento Gonçalves, RS, Brasil

2006

Refúgio São Chico - São Francisco de Paula, RS, Brasil

Agência Branco - Porto Alegre, RS, Brasil

2004

Loja de Teatro Solís - Montevidéu, Uruguai

2002/2003

E-Box Estacionamientos - Porto Alegre, RS, Brasil

2002

Sede Banco do Brasil - Porto Alegre, RS, Brasil

PRÊMIOS

2022

Short List Dezeen Awards 2022 - Rural House

Refúgio no Delta

Finalista do prêmio Habitat e

Sustentabilidade, na categoria Arquitetura Sustentável e eficiência energética, XXIII

Bienal Panamericana de Arquitetura de Quito

2021

Menção Honrosa pelo projeto de arquitetura como ferramenta sustentável, Prêmio ADUS

2021 FPAA, Saint-Gobain

Mención Honorífica Concurso de Obra

Constuida SAU 2021 - Casa Lagos Menção

Honrosa Concurso de Obra Construída SAU -

Casa Lagos

2019

Seleção TIME Magazine 2019 World's

Greatest Places

Prêmio Jovem Geração Latino-Americana,

XVII Bienal Internacional de Arquitetura de

Buenos Aires, Argentina

Prêmio da Associação Paulista dos Críticos de Artes à Inovação tecnológica,

Brasil

Dwell's Top 10 Prefabs of 2019

Seleção, Interior Design Best of Year 2019, categoria Exposições de Arte

Seleção, XI Bienal Ibero-Americana de

Arquitetura e Urbanismo 2019

Menção, Prêmio de Arquitetura Akzonobel

2019, Instituto Tomie Ohtake

2018

Winner, Interior Design Best of Year Awards -

Small Resort, Estados Unidos

Short List Dezeen Awards - Hospitality, Reino Unido

Long List Dezeen Awards - Emerging

Architects of the Year, Reino Unido

Long List Dezeen Awards - Small Building - Sacromonte Shelters, Reino Unido

Long List Dezeen Awards - Small Building - Sacromonte Chapel, Reino Unido

Short List Archdaily Bulding of The Year

Vencedor, Best Resort Surface Travel Awards,

Estados Unidos

2017

Posição n°67 na Dezeen Hot List of the Year

2016

Seleção, Mies Crown Hall Americas Prize, IIT

College of Architecture, Estados Unidos

Seleção, X Bienal Ibero-Americana de

Arquitetura e Urbanismo 2016

Finalista, X Bienal Ibero- Americana de

Arquitetura e Urbanismo 2016

Menção, Prêmio Julio Vilamajó, Faculdade de Arquitetura, Design e Urbanismo, Uruguai

Dezeen Top 10 Houses of the Year

2014

Seleção, IX Bienal Ibero-Americana de

Arquitetura e Urbanismo 2014

Archaily Top 100 Projects of the Year

Prêmio 'O Melhor da Arquitetura' organizado pela editora Abril, Brasil

Menção, Prêmio de Arquitetura Brasileira

Akzonobel, organizado na Fundação Tomie

Ohtake, Brasil

Menção, Prêmio ABCEM 2014, organizado pela Associação Brasileira da Construção

Metálica, Brasil

Figura 12: Residência Minimod Curucaca

Fonte: https:// www.archdaily.com.br/br/937451/minimod-curucaca-mapa

Figura 13: Sacromonte Crafted Wines – Landscape Hotel

Fonte: https:// www.archdaily.com.br/br/898481/sacromonte-landscape-hotel-shelters-mapa

Figura 14: Parking UCU

Fonte: https:// www.archdaily.com.br/br/937824/parking-ucu-mapa

Figura 15: Sede CREA-PB

Fonte: https:// www.archdaily.com.br/br/01-161966/sede-crea-pb-slash-mapa

Figura 16: Capela Sacromonte Landscape Hotel

Fonte: https:// www.archdaily.com.br/br/906083/capela-sacromonte-landscape-hotel-mapa-arquitetos

Análise das obras

Refúgio São Chico

Figura 17: Refúgio São Chico

Fonte: https://mapaarq.com/work/rsc/

Ficha técnica:

Local: São Francisco de Paula, Rio Grande Do Sul, Brasil

Ano do projeto: 2006

Tipologia construtiva: Habitação

Padrão arquitetônico: Arquitetura Contemporânea

Fotografia: Eduardo Aigner

Paisagismo: Samuel Seben

Estrutura, fundações e lajes: Multiprojetos Estrutura Steel Frame: Formac Brasil

Projeto Hidrossanitário: Júlio Cesar Troleis

Projeto elétrico: Marcelo Alves

Construção: Sull Frame

Execução, fundações e laje: PP construções

Área do terreno: 1610 m²

Área construída: 82 m²

Localizado em São Francisco de Paula, no Rio Grande Do Sul, a residência foi construída em 2006 em uma área montanhosa, na região serrana do Rio Grande do Sul a 100 km de Porto Alegre. A intenção do projeto era a de ser o refúgio de um publicitário nos finais de semana, aproveitando-se ao máximo a paisagem ao redor.

Com um inverno muito rigoroso, com a possibilidade de algumas vezes até nevar, a região se sobressai devido à preservação da mata atlântica e da vegetação de araucárias. O projeto busca atender as exigências do programa, limitando o espaço construído, sem que este seja escondido pelo ambiente, mas sim adequando-o à paisagem sem competir com ela.

Figura 18: Projeto Refúgio São Chico

Fonte: https://mapaarq.com/work/rsc/

Construída em um terreno de 1610 m², e possuindo 82 m² de área construída, a edificação está situada no meio do lote, rodeada pela mata. Ela se encontra apoiada em uma laje de concreto armado afastado do solo, de modo a não interferir no terreno natural e isolá-la da umidade. Com essa solução também se consegue vencer um leve declive presente no terreno.

Figura 19: Vista superior do projeto

Fonte: https://mapaarq.com/work/rsc/

A construção foi feita com material leve e elevada do solo, formada por dois blocos retangulares com diferentes tamanhos e texturas, que se ligam e formam a divisão da casa e ao mesmo tempo em que cria uma transição do ambiente natural e do ambiente artificial.

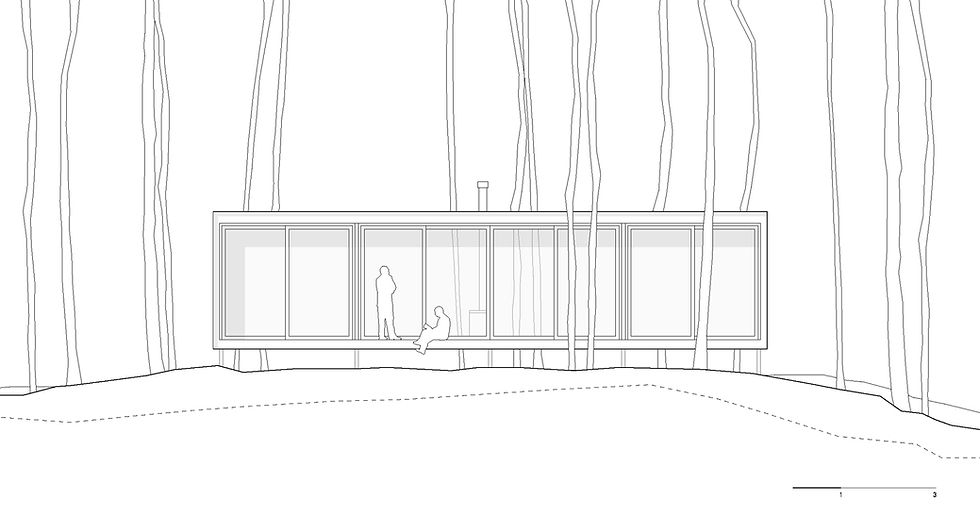

Figura 20: Corte horizontal e Fachada

Fonte: https://mapaarq.com/work/rsc/

Figura 21: Corte vertical

Fonte: https://mapaarq.com/work/rsc/

O bloco de maior volume é revestido com chapa ondulada de zinco, que é onde se encontram abrigadas as duas suítes, posicionadas em lados contrários. O bloco menor é em madeira e mais transparente. Atravessando um bloco metálico, em seu cruzamento temos abrigados o setor de serviço e o setor social. Ao seguir o bloco de maior volume, temos um deck em madeira que se projeta sobre os arbustos, atravessa o corpo principal da casa, funcionando como acesso, hall de distribuição e varanda. Há, nesse espaço, uma cobertura translucida.

Levando em consideração os custos e o desenho original, para o projeto foi utilizada uma base estrutural simples, com módulos de 1,20 x 1,20, fixados em perfil de aço, painéis de madeira revestidos com uma membrana impermeável que impede a entrada de umidade, permite que a madeira respire e completa a estrutura interna.

Figura 22: Planta baixa

Fonte: https://mapaarq.com/work/rsc/

Figuras 23: Interno do Refúgio

Fonte: https://mapaarq.com/work/rsc/

Figura 24: Externo do Refúgio

Fonte: https://mapaarq.com/work/rsc/

Minimod Curucaca

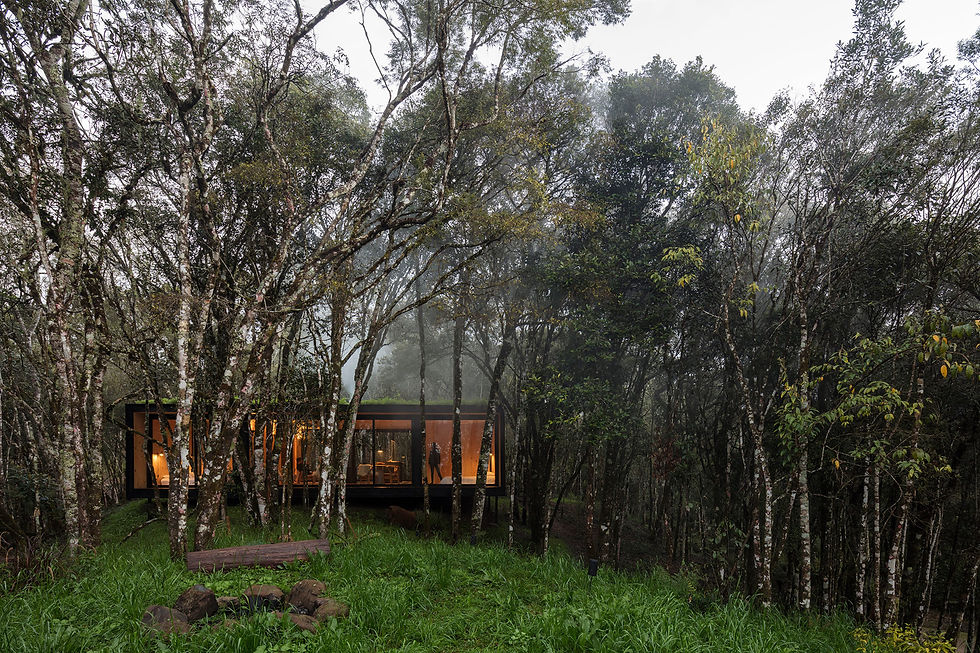

Figura 25: Minimod Curucaca

Fonte: https://mapaarq.com/pt-br/work/mcu/

Ficha Técnica:

Arquitetos: MAPA
Área: 90 m²
Ano: 2018
Fotografias: Leonardo Finotti
Fabricantes: Balbueno Tapetes, Expresso do Oriente, Faro Design
Arquitetos Sócios: Luciano Andrades, Matías Carballal, Andrés Gobba, Mauricio López, Silvio Machado
Equipe De Projeto: João Bernardi, Helena Utzig, Marina Lemos, Lucas Marques, Débora Boniatti, Juliana Colombo, Pablo Courreges, Diego Morera, Emiliano Lago, Fabián Sarubbi, Sandra Rodríguez, Agustín Dieste, Sebastián Lambert, Chiara Vannozzi
Montagem E Produção: CROSSLAM
Infraestrutura Local: ALM Construções
Projeto Elétrico: Roberto Silvestrin
Projeto Sanitário: Júlio César Troleis
Carpintaria: MAPA
Ferragem: MAPA
Iluminação: Reka Iluminação
Cobertura Ecológica: Ecotelhado
Cidade: Zona Rural
País: Brasil

Figura 26: Foto mostrando como é a comunicação entre interno e externo

Fonte: https://mapaarq.com/pt-br/work/mcu/

A concepção do projeto Minimod (minimods são projetos compactos de arquitetura modular) é uma tentativa de gerar um diálogo entre a edificação e a natureza. Seu desenho compacto dialoga com os lugares onde se instala, os potencializam e os convertem em paisagens disponíveis.

Figura 27: Foto aérea mostrando onde a edificação está implantada no terreno

Fonte: http://www.leonardofinotti.com/projects/minimod-curucaca/image/66710-180822-006d

O projeto foi executado no Vale do Curucaca, localizado na região serrana do sul do Brasil, no município de Bom Retiro em Santa Catarina. Nos vales de Curucaca e Pouso na Serra, a RPPN (Reserva Particular do Patrimônio Natural) preserva 195 hectares de mata, em altitudes entre 900 e 1200 metros, rica em flora e fauna locais.

Figura 28: Planta Baixa

Fonte:https://www.archdaily.com.br/br/937451/minimod-curucaca-mapa?ad_medium=office_landing&ad_name=article

Figura 29: Fachada Longitudinal

Fonte: https://www.archdaily.com.br/br/937451/minimod-curucaca-mapa?ad_medium=office_landing&ad_name=article

Figura 30: Fachada Transversal

Fonte: https://www.archdaily.com.br/br/937451/minimod-curucaca-mapa?ad_medium=office_landing&ad_name=article

O projeto apresenta uma forma simples, característica dos Minimods, representado por um retângulo. O Minimod é uma ideia alternativa à construção tradicional, trazendo todas as vantagens que a indústria oferece, como maior precisão, rapidez, menor geração de resíduos e maior responsabilidade ambiental. Construído a partir da tecnologia CLT (Cross-Laminated Timber) que consiste em um sistema industrializado, durável e sustentável de painéis maciços de madeira de reflorestamento tratada.

Com uma área interna de 90 m², a casa se divide em uma grande área social, composta por uma sala e cozinha, centralizada na planta, onde se localizam os acessos do exterior para o interior, e com dois quartos localizados um em cada uma das duas extremidades da casa. A edificação apresenta duas fachadas quase completamente revestidas por vidros, o que traz proximidade com o exterior, com a natureza da parte externa fazendo parte do conjunto do projeto.

Figura 31: Fotos do projeto
