UNA ARQUITETOS

Imagem 1: Da esquerda para a direita, Fábio Valentim, Fernanda Bárbara, Cristiane Muniz e Fernando Viegas.

Imagem 2: Logotipo UNA Arquitetos.

apresentação

A “UNA arquitetos” é um escritório de arquitetura fundado no ano de 1996 pelos arquitetos Cristiane Muniz, Fábio Valentim, Fernanda Barbara e Fernando Viégas, que se formaram na Faculdade de Arquitetura da Universidade de São Paulo (FAUUSP). O escritório tem cerca de 47 projetos em diversas escalas e também em diversos âmbitos - tanto na arquitetura quanto no urbanismo. Paralelamente à sua atuação no escritório, os arquitetos se tornaram mestres em Arquitetura e Urbanismo e fazem parte do corpo docente  da Escola da Cidade. No ano de 2019 a “UNA arquitetos” se dividiu em dois outros escritórios, a “UNA BV” e a “UnaMunizViegas”.

Imagem 3: Equipe UNA Arquitetos.

FERNANDO VIEGAS

Nascido em 1971, se formou pela Faculdade de Arquitetura da Universidade de São Paulo (FAUUSP) ano de 1994. Se tornou mestre no ano de 2004 e foi professor na Universidade Anhembi Morumbi até o ano de 2010, além de ser também parte do corpo docente da Escola da Cidade. O arquiteto fundou no ano de 2019, em conjunto com Christiane Muniz, o escritório “UnaMunizViegas”.

CRISTIANE MUNIZ

Nascida no ano de 1970, Muniz se formou na Faculdade de Arquitetura da Universidade de São Paulo (FAUUSP) no ano de 1993, tendo concluído o mestrado pela mesma universidade no ano de 2005. Na atualidade é também diretora da Escola da Cidade, além de ter se juntado a Fernando Viégas e fundado o escritório “UnaMunizViegas” no ano de 2019.

FÁBIO VALENTIM

O arquiteto formou-se também na Faculdade de Arquitetura da Universidade de São Paulo (FAUUSP) no ano de 1995 e se tornou mestre pela mesma universidade no ano de 2003. Valentim também é um dos professores associados na Escola da Cidade desde o ano de 2006 e em 2019 se juntou a Fernanda Barbara e fundou o escritório de arquitetura “UNA BV”.

FERNANDA BARBARA

A arquiteta é egressa da Faculdade de Arquitetura da Universidade de São Paulo (FAUUSP) do ano de 1989 e se tornou mestre também por tal universidade. Fundou no ano de 2019 em parceria com Fábio Valentim a “UNA BV”, escritório pelo qual atua na contemporaneidade. Fernanda também foi coordenadora e faz parte do corpo docente da Escola da Cidade desde o ano de 2006. A arquiteta também tem graduações em Jornalismo(PUC - SP), Ciências Sociais (USP) e Filosofia (USP).

características projetuais

Em relação a características específicas dos seus projetos percebe-se certa influência do brutalismo, como por exemplo em seus materiais mais utilizados, sendo possível destacar o concreto aparente, a madeira, o vidro e também o aço. No mais, a “UNA arquitetos” pode ser considerada um escritório de arquitetura contemporânea, que preza pela sustentabilidade e conversação entre o projeto e seu entorno.

lista de projetos

O "UNA arquitetos" possui um grande número de obras construídas no Brasil. A seguir, segue em ordem cronológica seus projetos finalizados:

2004

Escola Estadual Telêmaco Melges (institucional)

São Paulo – São Paulo

2008 Casa em Joanópolis (residencial)

Joanópolis – São Paulo

Imagem 4: Escola Estadual Telêmaco Melges. Reprodução: Nelson Kon

2010

Loja Garoa (comercial)

São Paulo – São Paulo

Imagem 5: Loja Garoa. Reprodução: Leonardo Finotti

2011

Casa Boaçava (residencial)

São Paulo – São Paulo

2012

Casa Bacopari (residencial)

São Paulo – São Paulo

Imagem 6: Casa Boaçava. Reprodução: Leonardo Finotti

Imagem 7: Casa Bacopari. Reprodução: Leonardo Finotti

2013

Casa em Joinvile (residencial)

Joinvile – Santa Catarina

Imagem 8: Casa em Joinvile. Reprodução: Bebete Viégas

2016

Casa em Florianópolis (residencial)

Florianópolis – Santa Catarina

Huma Klabin (residencial)

São Paulo – São Paulo

Casa na Mantiqueira (residencial)

São Bento de Sapucaí – São Paulo

Casa 239 (residencial)

São Paulo – São Paulo

2017

Casa em Cotia (residencial)

Cotia – São Paulo

Centro Universitário Maria Antônia (institucional)

São Paulo – São Paulo

Imagem 9: Centro Universitário Maria Antônia. Reprodução: Nelson Kon

2018

Casa Villa Lobos (residencial)

São Paulo – São Paulo

2020

Ampliação Casa Boaçava (habitacional)

São Paulo – São Paulo

2021

Edifício Bandeira (habitacional)

São Paulo – São Paulo

Edifício Huma Itaim (habitacional)

São Paulo – São Paulo

Edifício Harmonia (habitacional)

São Paulo – São Paulo

Imagem 10: Edifício Huma Itaim. Reprodução: Maíra Acayaba

casa Villa Lobos

FICHA TÉCNICA

Cliente: Pessoa Física (não divulgado)

Local: Rua dos Escultores, 305 - Boaçava, São Paulo, SP

Data de início do projeto: 2013

Data de conclusão da obra: 2018

Tipologia de uso: Residencial

Padrão arquitetônico: Arquitetura contemporânea

Área de intervenção: 420m²

Arquitetura: UNA Arquitetos: Cristiane Muniz, Fabio Valentim, Fernanda Barbara e Fernando Viégas

Colaboradores: Ana Paula Castro, Jimmy Liendo, Hugo Bellini, Joaquin Gak, Marcos Bresser, Rodrigo Carvalho, Marie Lartigue e Manuela Raitelli

Estrutura Metálica e de Concreto: Inner Engenharia e Gerenciamento

Engenharia: Marcelo Zamaro Instalações Elétricas e Hidráulicas

Impermeabilização: Proassp Consultoria

Design de Iluminação: Lux Projetos Luminotécnicos

Paisagismo: RPAA - Raul Pereira Arquitetos Associados

Consultoria em Concreto Aparente: Gabriel Regina

Projeto e Execução de Andaimes de Madeira: Zeca Cury / Oficina de Marcenaria

Projeto e Execução de Esquadrias de Alumínio: JMAR Esquadrias de Alumínio

Design e Execução Móveis de Madeira: Doze Polegadas

Construção: Taguá Engenharia / Rafael Queiroz

Fotografia: Nelson Kon

Introdução

O projeto de 2018 é localizado no bairro de Boaçava, na cidade de São Paulo, de modo que integra a edificação e a paisagem natural da região de várzea do Rio Pinheiros.

Imagem 11: Fachada da Casa Villa Lobos. Reprodução: Nelson Kon

3D

Ao analisar o projeto como um todo, evidencia-se o uso de materiais como concreto aparente, peças metálicas e madeira, aliado ao emprego de superfícies de vidro acompanhadas de brises e do sistema de pórticos e de muros de arrimo. Tal definição de materiais e de elementos é interessante, posto que indica uma certa preocupação com o conforto ambiental, a eficiência energética, a estabilidade estrutural e a sustentabilidade, sem deixar de ponderar o caráter funcional e estético do projeto que possibilite a integração entre edificação e o entorno, através dos vãos e aberturas criadas. Dessa forma, a Casa Villa Lobos se destaca pelo equilíbrio entre a forma, a funcionalidade e o contexto espacial.

Para a melhor visualização do projeto, o 3D está a seguir:

Imagem 12: 3D - Casa Villa Lobos.

Cortes

Dividida em três pavimentos (subsolo, térreo e 1° pavimento), a Casa possui diversas aberturas que facilitam a entrada de luz natural e a ventilação cruzada e também, concentra arborização na fachada oeste a fim de amenizar as temperaturas. Além disso, o terreno do projeto apresenta uma declividade suave, que foi considerada na elaboração da construção e por isso, o térreo segue tal desnível, abrigando as áreas sociais com conexão para o jardim.

Imagem 13: Cortes - CasaVilla Lobos.

Imagem 14: Fundo da Casa Villa Lobos. Reprodução: Nelson Kon

A declividade mencionada impacta a distribuição dos pavimentos da Casa Villa Lobos, a qual é configurada em um subsolo - feito a partir da corte topográfico - , um pavimento térreo dividido em duas partes com diferentes níveis e um primeiro pavimento com um único nível.

O térreo é composto de meio pavimento (destinado a sala de jantar e cozinha) um pouco elevado em relação à calçada e o outro meio está mais abaixo do anterior. A transição dos níveis da configuração citada é realizada por meio de escadas.

Setorização

A Casa Villa Lobos pode ser setorizada em três grupos: áreas sociais (em azul), áreas íntimas (em amarelo) e áreas de circulação (em vermelho).

Imagem 15: Planta Subsolo e Térreo, respectivamente.

Imagem 16: Planta Primeiro Pavimento.

Plantas

Imagem 17: Planta Subsolo.

A partir da planta apresentada, é possível perceber que o subsolo é composto por um lavabo, um banheiro completo, uma sala de convivência e seis espaços, cujos usos não são certos.

O acesso para o andar em questão se dá por meio da escada interna - esta que se encontra com a sala de estar - e externa (ambas em vermelho no corte a seguir), que ligam a área da piscina e jardins ao subsolo.

Imagem 18: Corte transversal.

Imagem 19: Escadas internas. Reprodução: Nelson Kon

O pavimento térreo é segmentado em dois com diferentes níveis ligados por escadas, como dito previamente. Posto isso, a primeira parte do térreo, que dá acesso à rua e garagem, abriga a sala de jantar e a cozinha com copa, enquanto a segunda abriga a sala de estar, a qual possui aberturas para uma área de convivência externa, jardim e a piscina.

Imagem 20: Planta Térreo.

Imagem 21: Garagem e acesso principal à casa. Reprodução: Nelson Kon

Já o primeiro pavimento é destinado às áreas privativas, como sala familiar, varandas e quartos, dentre os quais os quartos das crianças são orientados para a face noroeste, enquanto o do casal é voltado para a face sudeste, proporcionando uma boa iluminação natural, na medida em que reduz a dependência de fontes artificiais.

Vale ressaltar que todos os quartos são dispostos de maneira que haja a proteção pelo beiral da laje de cobertura e pelos paineis de madeira com venezianas.

Imagem 22: Planta do Primeiro Pavimento.

Imagem 23: Janelas com painéis de madeira. Reprodução: Nelson Kon

Também, entende-se que a porção do primeiro pavimento está suspensa a partir de vigas e pilares metálicos, o que permite a ampla visualização de todos os ambientes da casa.

Imagem 24: Primeiro Pavimento suspenso. Reprodução: Nelson Kon

É possível perceber, ainda, que os materiais são empregados “crus”, ou seja, as cores ou acabamentos destes são naturais, uma influência do brutalismo. A seguir, encontra-se um esquema dos principais materiais e soluções estruturais utilizadas.

Imagem 25: Esquema dos materiais e sistemas estruturais usados.

Além disso, cabe citar que a presença de uma passarela no primeiro pavimento é uma escolha arquitetônica interessante, dado que possibilitam um percurso mais dinâmico e amplo dentro da edificação, sendo funcional e estético.

Por fim, a cobertura é utilizada como terraço com deck, que é feito de madeira.

Imagem 26: Planta da Cobertura.

edifício harmonia

Ficha técnica:

Cliente: Pessoa física (não divulgado)

Local: Rua Harmonia, 1265, Vila Madalena, São Paulo, SP, Brasil.

Data de início do projeto: 2018

Data de conclusão da obra: 2021

Tipologia de uso: Residencial e Comercial

Padrão arquitetônico: Arquitetura contemporânea

Área de intervenção: 18.926m²

Arquitetura: UNA Arquitetos

Colaboradores: Joaquin Gak, Júlia Jabur, Larissa Urbano, Manuela Raitelli, Marie Lartigue, Matheus Pardal, Estúdio+1

Projeto Estrutural: Werebe Mordo Engenheiros Associados

Estrutura Metálica: Kurkdjian Fruchtengarten Engenheiros Associados

Fundações: Apoio Assessoria e Projeto de Fundações

Instalações Ar Condicionado, Elétrica e Hidráulica: Projetar Engenharia de Projetos

Consultor de Bombeiros: Passoni Serviços ltda

Consultoria de Caixilhos:  Sergio Paschoal Consultoria

Coordenação e Compatibilização: Clevy Arquitetura

Acústica: Akkerman Alcoragi Acústica Ideal

Comunicação visual: Nitsche Arquitetos

Impermeabilização: Proassp Assessoria e Projetos

Interiores: Superlimão Studio

Fachada do Edifício Residencial: Stamp Painéis Arquitetônicos

Painel Solar: Consultoria Engenharia de Projetos Chaguri

Paisagismo: Núcleo Arquitetura da Paisagem

Pisicina: Acqua Linea Comarx

Vedações: Paula Vianna

Consultor de Iluminação e Ventilação: CTE - Centro de Tecnologia e Edificações

Sondagem: Solo Engenharia

Planialtimétrico: Engenheiro Augusto Hiroyuki Vieira Kubo

Fotografia: Bebete Viegas

Imagem 27: Visão Geral - Edifício Harmonia. Reprodução: Bebete Viegas.

O Edifício Harmonia é uma obra localizada em São Paulo, no bairro da Vila Madalena, com o projeto datado de 2018. De fácil acesso,  Harmonia conta com entradas por duas ruas com diferença de nível (Harmonia e S.L. Vergueiro) que são ligadas por meio de um corredor e uma escadaria, de travessia  pública, onde existem áreas comerciais. As duas fachadas são caracterizadas pela presença de comércios e acesso para o setor residencial.

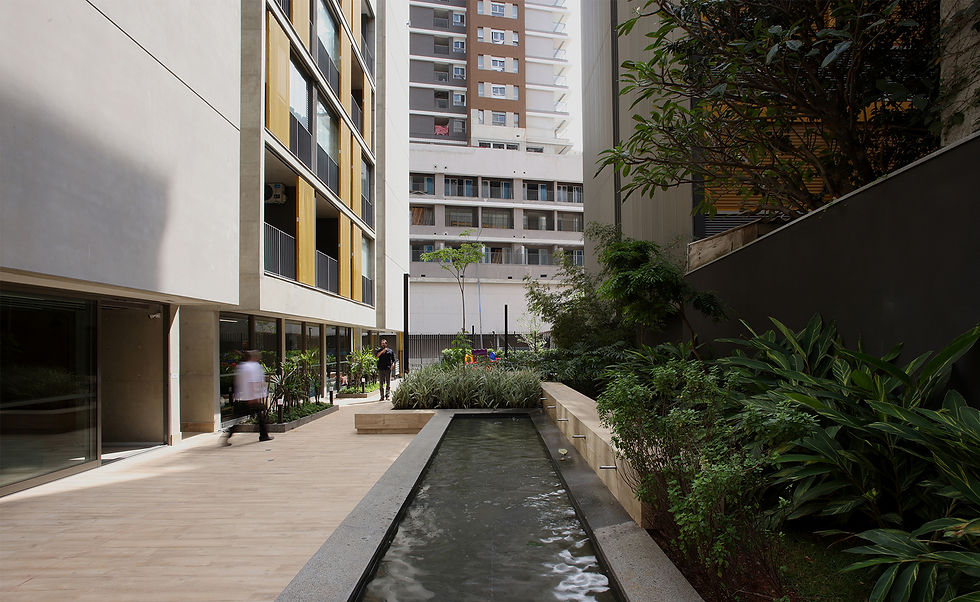

Imagem 28: Corredor que liga as duas ruas - Edifício Harmonia. Reprodução: Bebete Viegas

Implantação

Imagem 29: Implantação.

Imagem 30: 3D.

cortes

Como dito anteriormente, a edificação se encontra entre duas ruas que possuem níveis diferentes, sendo que a Rua Harmonia possui um nível mais alto do que a outra.

Imagem 31: Corte longitudinal.

O edifício possui mais de 200 apartamentos com diversas tipologias, desde estúdios a habitações com três dormitórios, atingindo um público residente bastante variado - além de unidades direcionadas ao comércio.

É composto por dois blocos de alturas distintas, sendo o mais alto residencial e o mais baixo com usos que variam. Possui um estacionamento no subterrâneo que supera o desnível entre as ruas, criando um uso do espaço orgânico.

setorização

O primeiro e mais alto prédio - 22 andares - é de característica residencial e possui várias tipologias ao longo de sua estrutura. O segundo tem 5 andares e conta com usos mistos do espaço. No esquema seguinte,  o corte foi dividido em partes para melhor compreensão do todo.

Em azul, temos o estacionamento, em roxo, o andar térreo, em vermelho, as coberturas, em laranja, estúdios, em verde, estúdios e tipologias com um dormitório e, por fim, em rosa, tipos de dois e três dormitórios.

Imagem 32: Corte setorizado.

Indo mais afundo na setorização apresentada, temos as seguintes plantas, em que o azul apresenta áreas públicas, o vermelho circulações e amarelo espaços privados.

Imagem 33: Planta Térreo.

Imagem 34: Planta do Pavimento com Estúdios e Unidades com 1 dormitório.

A maioria das circulações do prédio são em H, que possibilita uma distribuição melhor dos apartamentos dentro do espaço.

Imagem 35: Planta do Pavimento com Unidades de 2 ou 3 dormitórios.

À disposição dos moradores, na cobertura, estão presentes solários e piscinas coletivas, ótimas para o convívio e lazer dos residentes.

Imagem 36: Planta da Cobertura Residencial.

Materiais

Imagem 37: Entrada de garagem. Reprodução: Bebete Viegas

A obra foi executada como uma combinação de materiais industrializados e secos - painéis pré-fabricados de concreto, paredes de placas acartonadas, e painéis metálicos de correr.

Em seu acabamento, fica evidente o uso de concreto aparente e  placas amarelas que se alteram conforme a vontade do morador, podendo fazer um desenho diferente na fachada a qualquer instante.

autores

Amy A. A. Ohara

Maria Clara A. Ferreira

Maria Eduarda A. Boggione

referências

MORAES, Alice; COSTA, Ana Elísia. Una arquitetos - Uma investigação sobre projeto. Arquitetura Revista, 2020. Disponível em: <https://www.redalyc.org/journal/1936/193664559001/html/>. Acesso em 19 de dezembro de 2024.

UNA Arquitetos. Disponível em: <https://www.archdaily.com.br/br/office/una-arquitetos>. Acesso em: 3 fev. 2025.

Casa Villa Lobos / Una Arquitetos. Disponível em: <https://www.archdaily.com.br/br/904925/casa-villa-lobos-una-arquitetos?ad_medium=office_landing&ad_name=article>.

‌

CASA VILLA LOBOS/UNA ARQUITETOS. Disponível em: <https://issuu.com/eison25/docs/entrega_casa_villa_lobos>.

‌

Nelson Kon. Disponível em: <https://www.nelsonkon.com.br/casa-villa-lobos/>.

‌

UNA BV» House Villa-Lobos. Disponível em: <https://unabv.com.br/en/residential/house-villa-lobos/#projeto-2>.

‌

Edifício Harmonia / UNA Arquitetos. Disponível em: <https://www.archdaily.com.br/br/1006148/edificio-harmonia-una-arquitetos>. Acesso em: 3 fev. 2025.

‌

EDIFÍCIO HARMONIA, 2018 - Arquitetura - UnaMunizViegas. Disponível em: <https://unamunizviegas.com.br/projeto/edificio-you-harmonia-2018/>. Acesso em: 3 fev. 2025.

‌

‌
